采用连续导通模式（CCM）的 1A 同步降压变换器

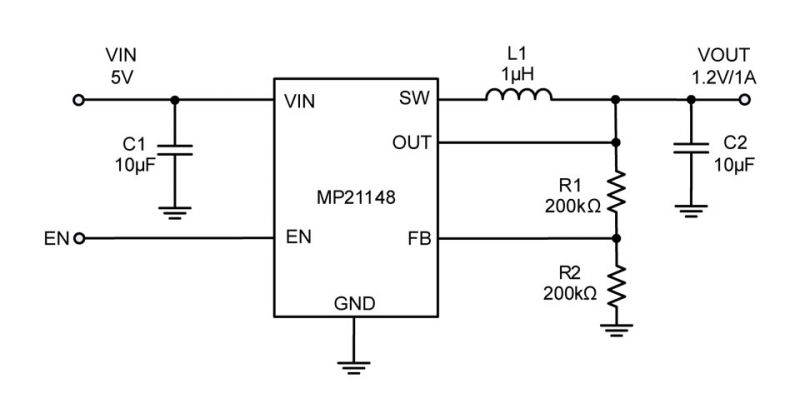

MP21148 是一款内置功率 MOSFET 的单片降压开关变换器。在 2.3V 至 5.5V 输入电压范围内，它可以实现 1A 的连续输出电流，且具有极好的负载和线性调整率。输出电压可调节低至 0.6V。
采用强制连续导通模式（FCCM）的恒定导通时间（COT）控制方案可提供快速瞬态响应和低输出电压纹波，并使环路更易稳定。故障保护包括逐周期限流保护和过温关断保护。
MP21148 采用超小型 QFN-6（1.0mmx1.5mm）封装，最大限度地减少了现有标准外部元器件的使用。
MP21148 适用范围广泛，是高性能 DSP、无线电源、便携式和移动设备及其他低功率系统等应用的理想之选。

产品特性和优势

• 开关频率为 2.4MHz
• 供电时序使能
• 电源正常信号仅用于固定输出版本
• 宽工作输入电压范围：2.3V 至 5.5V
• 输出电压可调节低至 0.6V
• 高达 1A 的输出电流
• 120mΩ 和 80mΩ 内部功率 MOSFET 开关管
• 输出放电功能
• 100% 占空比
• 带打嗝保护模式的短路保护（SCP）
• 采用低 ESR 输出陶瓷电容可稳定工作
• 采用 QFN-6（1.0mmx1.5mm）封装
• 连续导通模式（CCM）
