随着时代发展，科技水平越来越高，电子产品的种类越来越多，产品尺寸也逐渐从大型化向中小微型化发展，可穿戴设备便是小型化产品的代表作。小微型化电子产品给人们生活带来很大的便利，但是对电源管理系统却提出非常大的挑战。一般电源管理系统包括电池、充放电IC、升降压IC和电池保护电路。想要在不足一平方厘米大小的板子上排布下这么多的功能IC，有两点十分重要，一是工程师的专业知识和设计经验，还有就是芯片的尺寸，在保障性能的前提下，芯片尺寸越小越好。
圣邦微推出了两款迷你尺寸、超低功耗单节小微电池保护电路，能够将电池仓内的更多空间留给电池。
SGM4110X系列
1.5mm宽的SGM41100和2mm宽的SGM41101可以让牙签板减小到同样宽度，仅仅需要一个外置电阻和一个外置电容就可以使电路板面积减小到5mm2和6mm2，甚至可以放入释压帽斗，如此一来便可以把更多空间留给其他系统。1μA+的超低功耗适合小到数mAh的微电池，内置开关28mΩ/44mΩ的导通电阻则可适应数百mAh、数千mAh的电池。
SGM4110X系列特点
-
承担过充保护、过放保护、充电过流保护、放电过流保护的功能，同时能够承受电池反接和充电反接异常
-
过流保护和短路保护独立，支持负载突发
-
限次数重启防止误脱离同时防止过放
-
100nA休眠电流防止电池放空，另加有条件0V启动
-
支持断开交付和接入即通

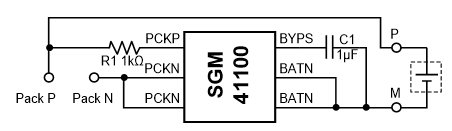

图1 SGM41100应用电路图

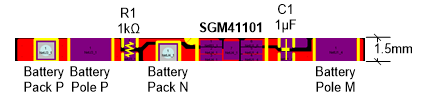

图2 SGM41100演示板概述
SGM4110X使用范围

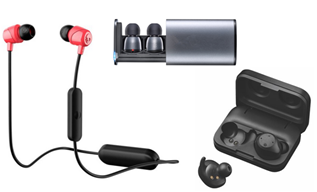

mAh~Ah单节锂二次电池保护。小饰品、耳机、传感器点、小工具、便携仪器、播放器和智能手机等设备。
SGM4110X特性
-
紧凑且开关内置1.5mm×2mm和2mm×2mm
-
功能设计完整
-
过压保护阈值4.20V~4.55V，50mV进阶
-
SGM41100导通电阻为44mΩ，SGM41101导通电阻为28mΩ
-
多个电流保护阈值组合
-
