芯朋微AP2965 40V/4.2A 带 CV/CC 高性能 DC/DC 同步降压转换器

概述

AP2965 是一款 40V/4.2A 带 CV/CC 高性能 DC/DC 同步降压转换器。因其所具有的恒压（CV）工

作模式，恒流（CC）工作模式，99%的占空比，Ultra LDO 工作模式（输入与输出压差低于 0.3V

时），输出线材压降补偿（Voltage Drop Compensation）功能，使得 AP2965 特别适用于 QC2.0，

QC3.0，Type-C PD 车载充电器。本文是 AP2965+FP6600Q 满足高通 QC3.0 和华为 FCP 快充车载

充电器参考设计，包括电气规格，原理图，BOM，PCB Layout 和测试数据，方便客户直接导入

AP2965。有关 AP2965 的详细规格，外围参数的设计，请参考 AP2965 规格书（Datasheet）。有

关 AP2965 详细测试数据，请参考 AP2965 评估板应用说明（AN-AP2965-Y17-005）。

AP2965 关键性能（Key Features）如下：

1) 6Ｖ-40V 宽输入工作电压范围

2) 40V 输入 OVP

3) 4.2A 输出电流

4) 97%的效率@9V/2A 输出,12V 或者 24V 输入条件下

5) 5%恒流精度，平均电流恒流模式（Average Current Constant Current Mode）

6) 输出线材压降补偿功能（Output Cable Voltage Drop Compensation）

7) 99%的占空比和 Ultra LDO 工作模式，在 12V 车载输入电压下获取 12V 的输出电压

8) 内部环路补偿（Internal Loop Compensation）,外围器件最少，应用简易

9) 125kHz 开关频率，最佳化 EMI 和能效

10) 完整的保护功能：输入 5.5V UVLO；内置软启动；输出 OCP 恒流；输出 SCP 和 OVP；OTP

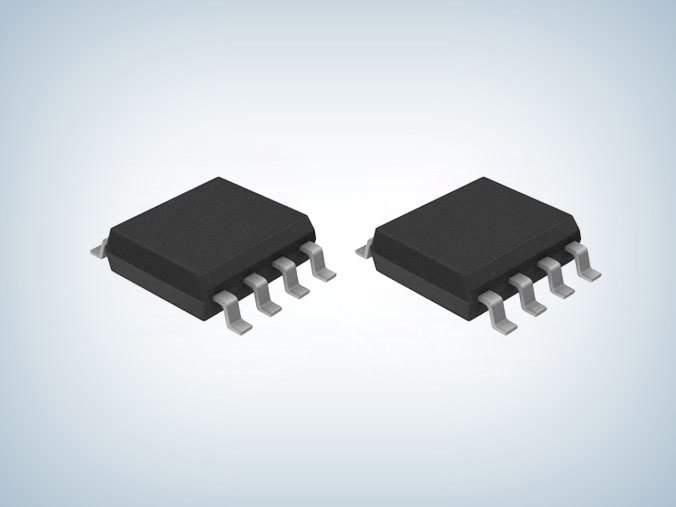

11) SO-8-EP 封装
