NB685A  4.5-26V宽输入电压、12A、低静态电流、大电流同步降压变换器，搭载 +/-1A LDO 和缓冲基准电压源

详情

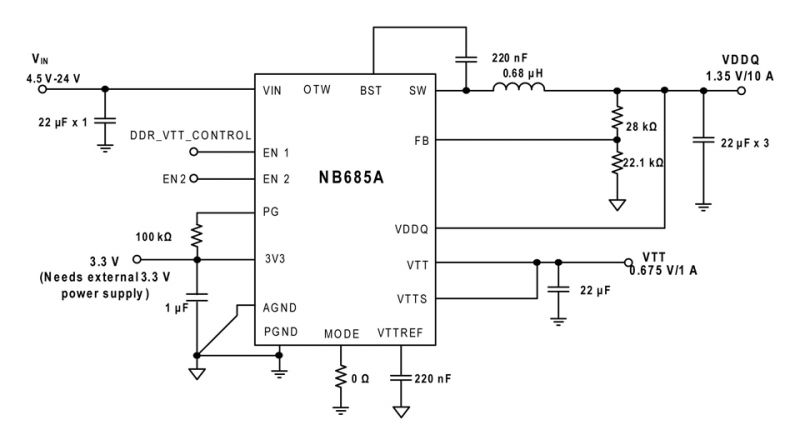

NB685A 可为 DDR3、DDR3L、LPDDR3 和 DDR4 存储器应用提供整套高功率密度电源解决方案。它集成一个高频同步整流降压开关变换器（VDDQ），具有 1 A 的灌/拉电流 LDO（VTT）以及缓冲低噪声参考输出（VTTREF）。
NB685A 基于 MPS 独有的开关损耗降低技术和低导通阻抗功率 MOSFET，能在宽输出电流负载范围内高效工作。
自适应恒定导通时间（COT）控制模式提供快速瞬态响应，并使环路更易稳定。DC 自动调节环路可提供较好的负载和线性调整率。
VTT LDO 提供了 1A 的灌电流/拉电流能力，输出电容仅需 22μF 的陶瓷电容即可。VTTREF 追踪 VDDQ/2 的值，精度为 1%。
全方位保护功能包括过流限制保护、过压保护（OVP）、欠压保护（UVP）、过温警报功能（OTW）和过温关断保护。
该变换器采用 QFN 3mm x 3mm 封装，最大限度地减少了外部元器件的使用数量。

产品特性和优势

• 4.5 V 至 26 V 宽工作输入电压范围
• 兼容 IMVP8
• 135μA 低静态电流
• 12 A 连续输出电流
• 13 A 峰值输出电流
• 可选超音频模式
• 500K/700k 可选开关频率
• 内置 +/- 1 A VTTLDO
• 1% 缓冲 VTTREF 输出
• 用于快速瞬态响应的自适应 COT
• DC 自动调节环路
• 采用 POSCAP 和陶瓷输出电容可稳定工作
• 过温警报功能（OTW）
• 内部软启动
• 输出放电功能
• OCL、OVP、UVP 和过温关断保护
• 通过 EN 或电源重启锁定复位
• 采用 QFN 3mm x 3mm 封装。
