圣邦微电子的产品以工业级的产品品质和出色的性能得到了众多单车终端客户的认可和好评。

　　下面是一个共享单车硬件设计系统的典型框图，系统的核心是CPU+GSM/GPRS/GPS模块，还包括了如下几大功能模块和圣邦微电子的产品应用：

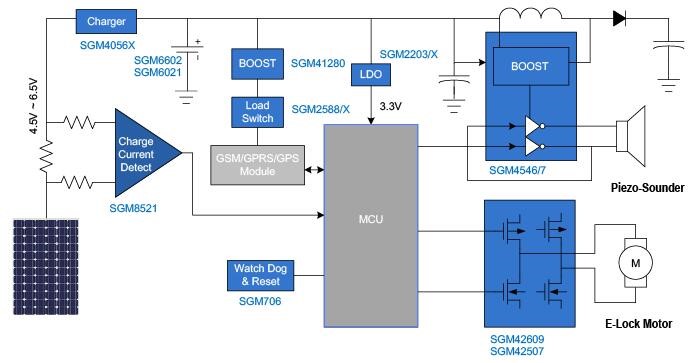

　　共享单车系统框图

　　(一) 电池充电功能模块

　　共享单车整个供电系统是通过花鼓或者太阳能光伏板输出，尤其是太阳能供电，在强太阳光照时达到6.5V以上。SGM4056X系列产品，是一款高耐压输入的线性单节锂电充电芯片，芯片最高可承受输入电压为26.5V。采用圣邦微电子模拟运放产品可以实时检测充电电流，实现安全可靠的充电控制管理。

　　SGM40560所具备的特性使其适合在不连续、不稳定，且长期存在电源的情况下对锂电池充电。如果电池电压低，系统主动关机后，只要输入略高于电池的电压，便输出可充电标记，用来唤醒关机的系统(节省了比较器及耗电等问题)。SGM40560电流反灌灵敏，可直接连接光伏而避免使用二极管;耐压高，可承受花鼓轻载输出电压;具备根据温度降低充电电流的特性，不用担心过热;输出电压以及充满后输出电压回退的特性也适合对3串镍氢电池充电。

　　(二) 电源管理功能模块

　　SGM41280有若干默认的输出电压或通过外设电阻简单调整电压。关断状态下，切断连接后电池漏电仅为0.5μA。可自动从旁通转入升压，不需干预。

　　SGM6602则是快速响应、可输出高压的同步整流升压电源。用来驱动陶瓷蜂鸣器或陶瓷喇叭输出高音量的警报信号。SGM6021纳安级静态电流高效降压，用来维持唤醒信号侦听电路和节拍发生器工作。

　　(三) 压电陶瓷蜂鸣报警模块

　　蜂鸣器驱动芯片SGM4546/SGM4547，集成升压BOOST电路，输出电压高达26V;集成双通道高速驱动器，在1000pF容性负载的测试条件下上升时间低至12ns，特别针对压电陶瓷蜂鸣片等容性负载，具有极强的快速响应能力。将两个驱动通道差分串接，可以达到双倍的输出响度。压电陶瓷片有不同的频响曲线，采用CPU输出的PWM扫频信号就可以实现不同的音乐提示或报警功能。

　　(四) 电子锁驱动模块

　　针对不同的电源电压和输出驱动电流需求，圣邦微电子提供可选择的系列单H桥的直流电机驱动芯片，满足各类电池供电的低压直流电机的驱动需求。SGM42507工作电压范围1.8V ~ 7.5V，最大1.5A连续电流输出。

　　SGM42507是目前全球唯一具备抗堵转特性的电机/电磁铁驱动器，检测电流和电源电压，发生堵转出现过流或电池电压严重拉低(1.75V/2.8V/3.6V)后将自动维持电压和电流，防止因堵转导致系统电源崩溃。

　　SGM42507还具备以下特性：

　　n 采用TSOT-23-6封装，主要替代H桥MOSFET和相应的驱动(降低电路复杂度和占板面积)。

　　n 集成各种保护，如：欠压、过流、堵转、过温等(相对于离散方案，可靠性更高);同时集成低导通阻抗的NMOSFET管使得芯片功耗超低，FAULT引脚提供了错误指示功能。

　　n 虽然只有6个管脚(体积小)，但控制逻辑丰富，几乎能满足电机调速控制的所有要求。

　　SGM42507灵活的控制模式：

　　EN/FAULTPHOUT A, OUT B电机状态

　　PWMHA = PWM, B = GND单臂PWM，正转调速

　　PWMLA = GND, B = PWM单臂PWM，反转调速

　　HD < 50%, PWMA = -PWM, B = PWM双臂PWM，反转调速

　　HD > 50%, PWMA = PWM, B = -PWM双臂PWM，正转调速

　　L > 81ms不变A = B = GND, IC休眠电流慢速衰减，刹车

　　L > 81ms变化A = B = high Z高阻, IC休眠马达自由状态

　　L < 81msH/LA = GND, B = GND电流慢速衰减，刹车

　　L 1-0(< 81ms)变化A = GND, B = VCC电流快速衰减，

　　马达惯性停车

　　SGM42507的广泛应用：

　　n 阀门控制(智能水表、气表、热量表等);

　　n 电子锁(门锁、自行车等);

　　n 电动玩具(玩具汽车、飞机、机器人);

　　n 电动牙刷(中高端);

　　n 便携式美容仪(如脸部按摩器)。

　　电压高于7.5V的应用，圣邦微电子还有SGM42609可以支持您。

　　单车的硬件设计方案不断会有新的变化，圣邦微电子也会随着市场的需求，持续推出更多更好的应用芯片。
