SP457X系列蓝牙充电座TPOWER芯片·宇芯半导体全新推出的SP457X系列蓝牙充电座锂电池充放电芯片，

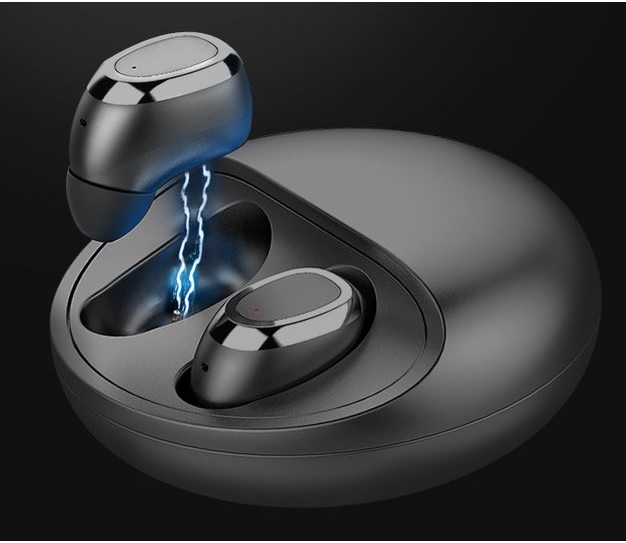

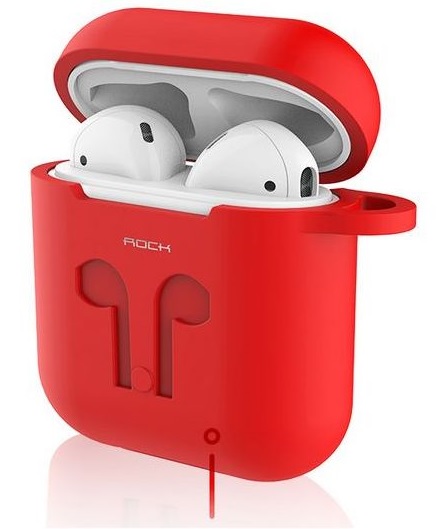

蓝牙耳机就是将蓝牙技术应用在免持耳机上，让使用者可以免除恼人电线的牵绊，自在地以各种方式轻松通话。自从蓝牙耳机问世以来，一直是行动商务族提升效率的好工具。

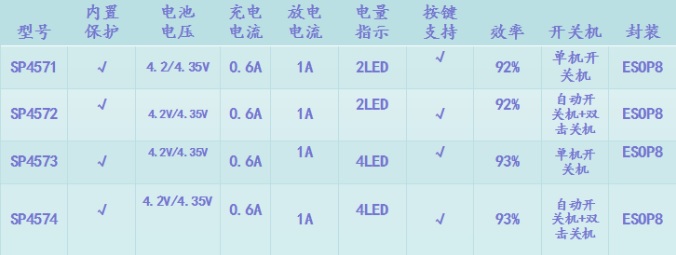

2018年，中国的蓝牙耳机销售总量预计将接近2000万台，市场规模超过60亿元。作为消费电子产品刚需，蓝牙耳机已经成为智能手机之后销量最好的移动电子消费品，连带蓝牙耳机应用解决方案市场需求也持续增加。在市场驱动下，我司自主研发的蓝牙充电座芯片SP4571、SP4572、SP4573、SP4574完美的解决了蓝牙耳机充电的问题。

以下文章以SP4571为例具体介绍芯片功能！

SP4571 是一款集成开关充电和同步升压功能的单芯片解决方案,内部集成了同步开关充电模块、 同步升压放电管理模块、 电量检测与 LED 指示模块、 保护模块。

      SP4571 内置充电与放电功率 MOS， 充电电流为 0.7A， 同步升压输出电流为 1A。
      SP4571 采用专利的充电电流自适应技术， 同时采用专利的控制方式省去外部的功率设定电阻， 降低功耗的同时降低系统成本。

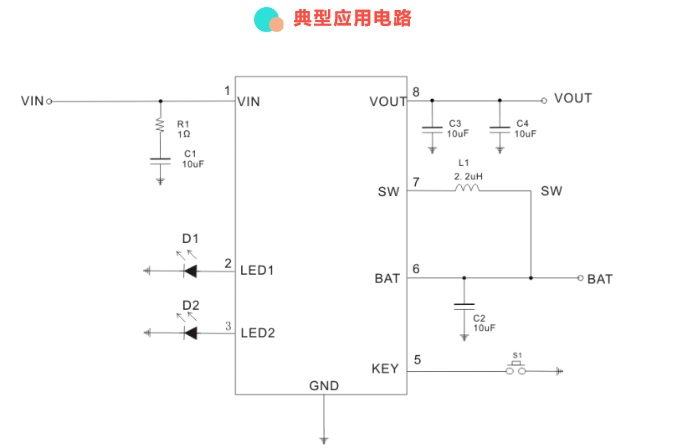

      SP4571 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、 输出重载保护、 输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理与放电管理。

特点:

1、输出电流 1A

2、充电电流:0.7A

3、充电效率高达 94%

4、放电效率高达 94%

5、无需昂贵的功率设定电阻

6、充电电流自适应技术

7、按键开关机

8、 BAT 放电终止电压:2.9V

9、可选 4.2V/4.35V 充电电压

10、智能温度控制与过温保护

11、集成输出过压保护、 短路保护、 重载保护

12、集成过充与过放保护

13、支持涓流模式以及零电压充电

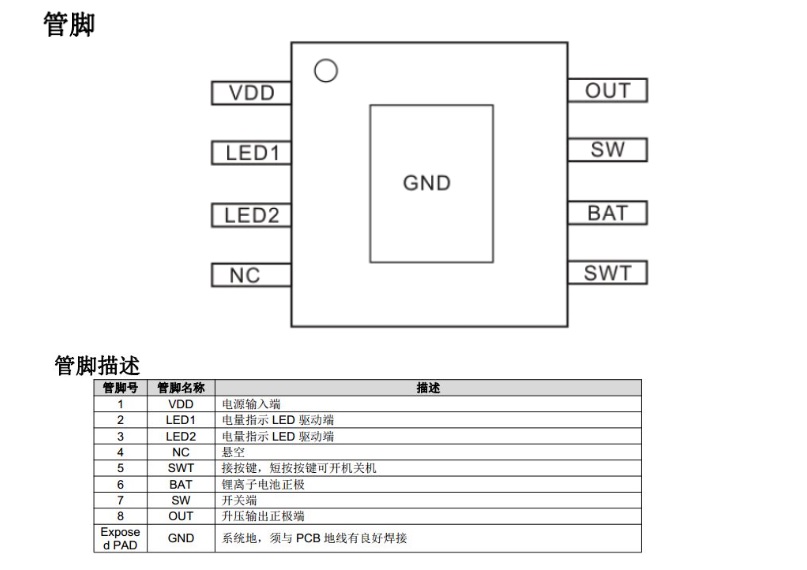

14、封装形式： ESOP8

按键

单击按键实现开机和关机， 关机后， IC 进入低电流待机模式。

充放电指示

LED1 外接指示 LED 灯， 充电时， LED1 以 1Hz 频率闪烁， 电池充饱后 LED1 常亮；LED2 外接指示 LED 灯， 放电过程 LED2 常亮， 当电池电压低于 3.0V 时， LED2 会以 1HZ 频率闪烁进行低电报警提示。

电池低压保护

启动时， 当 BAT 电压大于 3.2V 时,升压电路开始工作，工作过程中如果电池电压低3.05V，则 LED1 会以 2HZ频率快闪提醒电量较低， 当电池电压低于 2.9V， 则放电输出关闭，SP4571 进入低电流待机模式。

温度保护

SP4571 内部集成了温度反馈环路， 充电或放电时， 如果芯片内部的温度升高到 110℃，充电电流或放电电流会随着芯片内部的温度升高而降低， 从而减小系统功耗， 抑制温升， 保护芯片不被高温损坏， 如果芯片温度升高到140℃时， 强行将芯片关断， 等到芯片温度降低到 110℃。时再重新恢复工作。
