物联网的急速扩张为充电系统提供了更多发展空间，扩大了原有的市场产值。但同时，如何提供有效的电力供应也成为实施物联网应用方案的挑战之一。为了解决这些充电难题，工程师们研发出如快速充电、无线充电等技术。那么，除此之外，还有没有更有创意、更方便简单的供电IC呢？圣邦微电子给出了自己的答案。

Sgmicro代理商｜Sgmicro一级代理商｜Sgmicro中国区代理商｜Sgmicro深圳代理商｜Sgmicro模拟芯片代理商｜圣邦微代理商｜圣邦微一级代理商｜圣邦微中国区代理商｜圣邦微深圳代理商｜圣邦微模拟芯片代理商-Sgmicro圣邦微公司授权宇芯半导体（陈功18676367856 V信同号）为中国区Sgmicro圣邦微一级代理商

SGM40560是一款专注利用有限的供应条件来完成对多种电池和储能电容的安全长效充电IC，以最简单的方式实现多源复用、并联扩展和适配，并提高源利用率。SGM40560在饱和充电时利用率可达98%，配合太阳能电池时相对于MPPT峰值的偏离在10%以内。搭载这款芯片的光电池可通过月光产生微弱光电流，同时，小风车、热偶堆、振动线圈和无线感应均可以推动SGM40560有效充电。回退保持使电池安全维持补充，充电均衡允许海量电容或钛酸锂电池串联使用。﹣40℃~125℃宽温高精度设计和结温自适应电流调节设计保证其可以适应物联网应用复杂多变的苛刻工作环境。

图1 光伏最高效率点与开路电压和短路电流的关系

图2 单SGM40560在不同充电电流下的源利用率

SGM40560设计理念

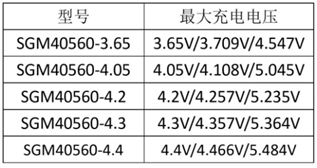

SGM40560用于锂离子和聚合物锂离子二次电池的精密充电。独立完成完整的预充、快充、涓流浮充、回退供应保持、阻性压降补偿和再充电过程。最大充电电压有以下五种可供选择：

充电电流可利用外加电阻设置。缓慢闪烁指示充电中和限时持续发光指示充电充满都可利用微弱能源充电。除配合通常恒压电源工作外，其特性和控制结构可配合电压波动大的松耦合线圈和允许逆向电流的太阳能电池组工作。为可穿戴设备、微型便携装置提供灵活的供电选项。其回退供应保持设计和热限流设计，可安全稳定地长期利用外部电源直接对负载供电。
